(N)HXMH(St)-J 3x 1,5 mm² geschirmtes Elektrokabel Mantelleitung | Halogenfrei | Weichmacherfrei | Verlegekabel zur Vermeidung elektrischer Felder NF | 25 Meter + 100 Meter

Hochwertiges geschirmtes Elektrokabel zur Vermeidung von NF Elektrosmog durch Stromleitungen. Diese BIO Mantelleitung Typ (N)HXMH(St)-J ist halogenfrei und auch frei von Weichmachern.

3x 1,5 mm²

Diese hochwertige geschirmte Mantelleitung ermöglicht die effektive Abschirmung niederfrequenter elektrischer Felder. Im Gegensatz zum geschirmten PVC Kabel ist diese Variante (N)HXMH(St)-J einer geschimten Mantelleitung zudem halogenfrei und weichmacherfrei. Weiters wurde hier ein verbessertes Verhalten im Brandfall integriert. Man bedenke das ein Standard Elektrokabel, verlegt beim Bau der Wohnung oder Haus, eine starkes elektrischen Wechselfeld produziert welches bis zu 2 Meter in den Raum reicht. Und da die Stromleitung im Boden, Decke oder Wand fortlaufend unter Strom mit 16 Ampere und 220 Volt stehen, ist diese NF Elektrosmogthematik ein 24/7 Thema – 24 Stunden und 7 Tage der Woche.

Mit diesem geschirmten Elektrokabel, auch BIO Kabel genannt, wird diese Situation von vornherein verhindert. Die automatisch produzierten niederfrequenten elektrischen Wechselfelder vom haushaltsüblichen Wechselstrom verlassen das ummantelte Elektrokabel erst gar nicht.

Dieses geschirmte Elektrokabel Mantelleitung (N)HXMH(St)-J eignet sich zur Verlegung über, auf, im und unter Putz, in trockenen, feuchten und nassen Räumen, im Mauerwerk und Beton. Auch für die Verwendung im Freien geeignet, sofern sie vor direkter Sonneneinstrahlung geschützt werden. Ausgenommen ist die direkt Einbettung in Schüttel-, Rüttel-, oder Stampfbeton.

Wichtiger Hinweis zur geschirmten Hausverkabelung:
In Verbindung mit geschirmten Putzdosen bzw. Unterputzdosen ist dies die effektivste Form zur Vermeidung von Elektrosmog durch elektrische Felder. Die Entscheidung für BIO Kabel muss dem beauftragten Elektriker rechtzeitig und VOR der Angebotslegung mitgeteilt werden. Die Verlegung ist für den Elektriker deutlich aufwändiger und es kann sein das die Angebotslegung dadurch abgelehnt wird. Sich davon nicht beirren lassen und den nächsten Elektriker fragen. Das elektrosmogfreie Ergebnis ist in unseren Augen den doch höheren Aufwand in jedem Fall wert.

Installation von geschirmten Elektrokabel bzw. BIO Verlegekabels (N)HXMH(St)-J

Bei der Installation den Erdanschluß der Anschlußdose mit dem Erdanschluß des Kabels verbinden! Immer gelb-grün mit gelb-grün verbinden, keinesfalls mit dem Beidraht! Den blanken Beidraht und die Folie mit Isolierschlauch schützen, es dürfen keine leitfähigen Bauteile in der Anschlußdose sein! Die Schirmverbindung = den Beidraht einseitig an der Potentialausgleichsschiene auflegen. Keine ungeschirmten und geschirmten Installationskabel gemischt verwenden.

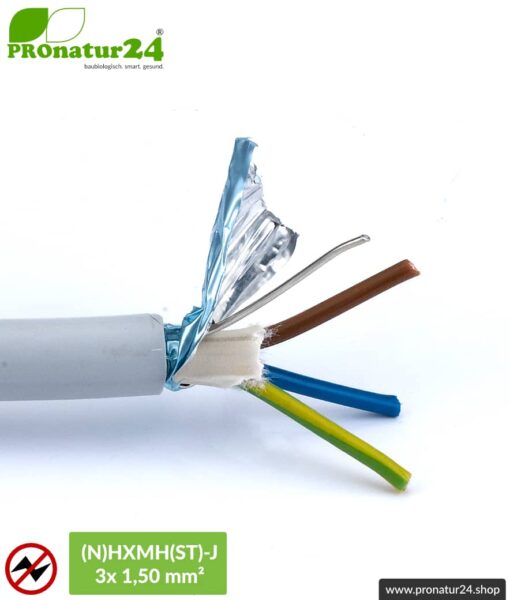

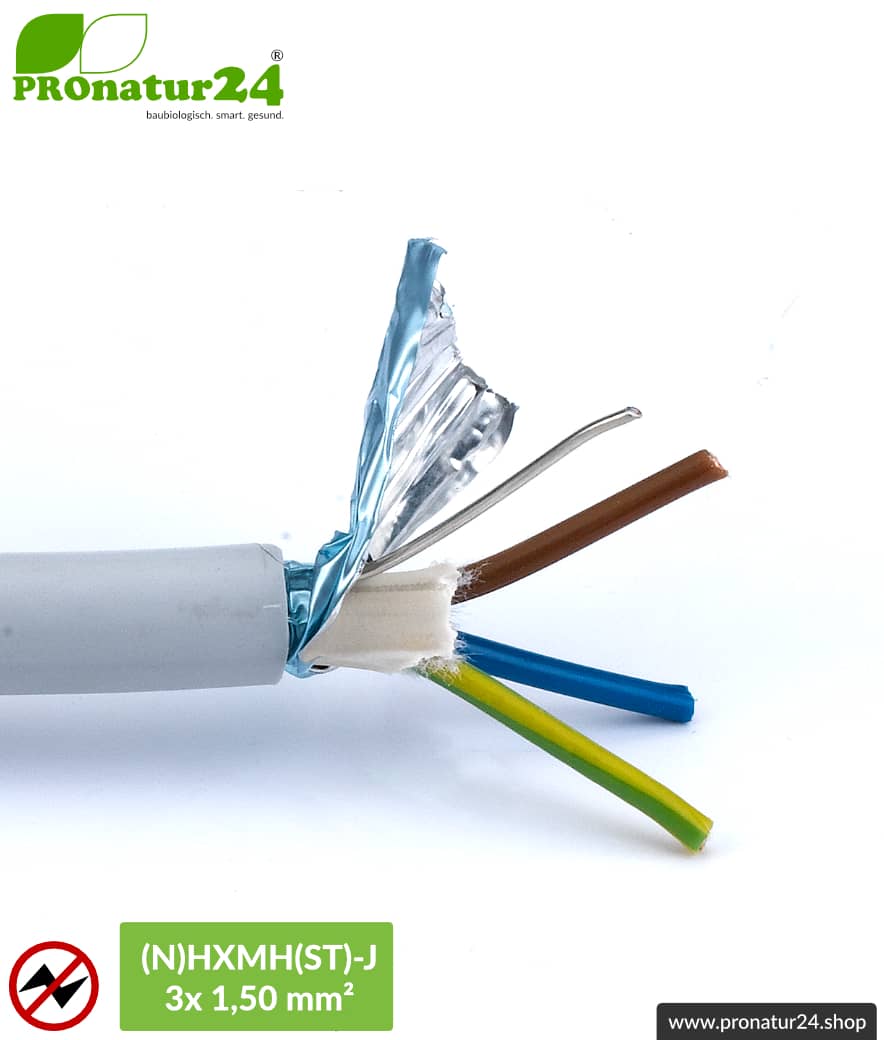

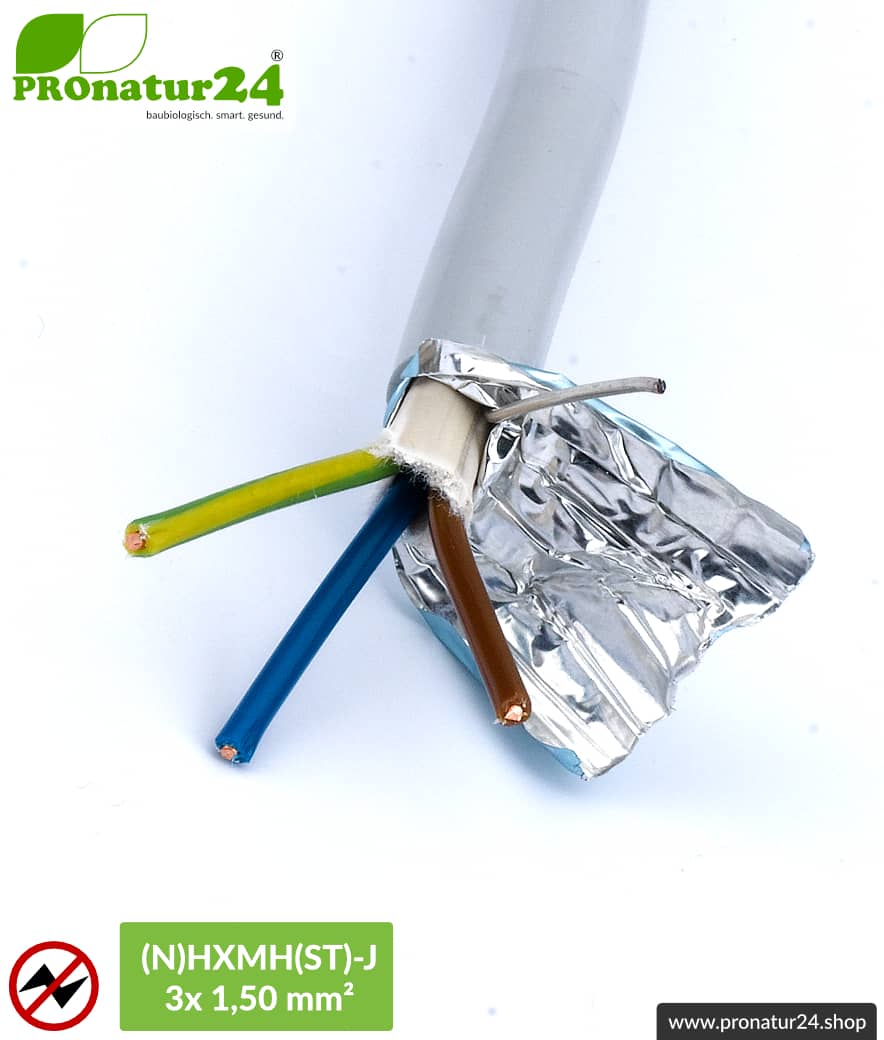

Aufbau des halogenfreien, geschirmten Elektrokabels (N)HXMH(St)-J

1) Kupferleiter eindrähtig
2) Isolation: Vernetztes Polyäthylen
3) Gemeinsame Aderumhüllung
4) (St)-Schirm: Folie mit Beidraht 1,13 mm
5) Außenmantel: Halogenfreie Polymermischung

Technische Daten zum geschirmten Elektro Kabel (N)HXMH(St)-J

• Aderzahl: 3
• Querschnitt pro Ader: 1,5 mm²
• Länge pro Rolle: 25 Meter / 100 Meter

• Außendurchmesser: ca. 10,4 mm
• Kabelgewicht: 148 g/m
• Brandlast: 0,43 kWh/m
• Ohne PVC mit halogenfreier Polymermischung (nach DIN VDE 0250 Teil 214)
• Ohne Weichmacher für ökologisch orientiertes Bauen
• Brandhemmend nach EN 50266-2-4, EN 60332-1, IEC 60332-3 Kat. C
• Nennspannung U0/U: 300/500 V, Strombelastung nach VDE 0100
• Aufbau nach DIN VDE 0250 Teil 204/209, Kennzeichnung nach DIN VDE 0293
• Prüfverfahren nach DIN VDE 0472, Prüfwechselspannung 50 Hz, 3500 V
• Biegeradius nach DIN VDE 0298: 4 x D
• Betriebstemperatur -40°C bis +70°C, Verlegetemparatur -5°C bis +70°C
• Anwendung: Reduzierung von NF-Feldern
• Feldart: NF (Niederfrequente elektrische Wechselfelder)

Der Temperaturbereich (nicht bewegt) ist – 40º C bis max. + 70º C, während der Verlegung + 5º C bis max. + 70º C. Eine Außenverlegung ist nur möglich, wenn das Kabel nicht direktem Sonnenlicht ausgesetzt wird. Ein Einsatz in Gefahrenbereichen ist nicht gestattet. Das Produkt ist konform zur 73/23/EWG Richtlinie (Niederspannungsrichtlinie).

Überprüfung des Wirkungsgrades der NF Abschirmung

Die Überprüfung der Abschirmung erfolgt nach TCO’99, Band I (MPR II) und DIN EN 50279 (Messabstand 30 cm, Messung gegen Erde, freier Kabelverlauf über mehrere Meter, keine Anschlussbereiche, feldfreie Laborbedingungen). Gemessen wird das elektrische Wechselfeld in Volt pro Meter, kurz: V/m.

• Ungeschirmte Installationskabel: 30 – 80 V/m
• Foliengeschirmten NYM-(St) oder (N)HXMH(St) Kabel: unterhalb 1 V/m
• Richtwert für baubiologischen Elektroinstallationen: max. 10 V/m

Tipps zum Preisvergleich bei geschirmten Elektrokabel

In der Kabelbranche ist es üblich, dass Kabel zu einem “Kabelpreis” ohne Kupferanteil verkauft werden. Da sich die Rohstoffpreise ständig ändern wird zusätzlich ein “Kupferzuschlag” erhoben, beworben wird das mit “Zuzüglich einem Kupferzuschlag von € 150 je 100 kg Kupfer, maßgebend ist tagesaktuell die DEL-Notitz”. Der angegebene “Tagespreis” von € 150,00/100 kg stammt aus dem Jahre 2002, Stand 2011 bewegen wir uns bei etwa € 500,00 bis 600,00/100 kg. Damit erhöht sich der tatsächliche Kabelpreis entgegen dem Listenpreis enorm! Aus diesem Grund sind alle Preise unserer abgeschirmten Kabel INKLUSIVE Kupferzuschlag!

Dokumentationen für baubiologische Elektroinstallationen
