GIGAHERTZ Netzfreischalter Ultima 8 für Standbygeräte wie Rolladensteuerungen, usw.

GIGAHERTZ beschreibt die Hauptfunktionen dieses Netzfreischalters ultima 8 wie folgt:

Eine patentierte Schaltung kann Standby-Geräte zuverlässig abkoppeln.

• Für besondere Einbausituationen: Trafos, Lade- Geräte oder Standby-Geräte. Bis 100 Watt Standbyverbrauch können mit abgeschaltet werden.
• Schaltet viele kritische Verbraucher – auch ohne Einbau von Grundlasten.
• Unübertroffene baubiologische Parameter.
• Aktive Kompensation bzw. Ableitung von NF- und HF-Überkopplungen
• LED-gestützte Funktionsdiagnose
• Die abkoppelbare Scheinleistung beträgt bis zu 100 Watt.
• Ideal z. B. für Rolladensteuerungen, die mit herkömmlichen Netzabkopplern nicht abzukoppeln sind.
• Nur 230 Millivolt Überwachungsspannung – der geringste Wert im Markt.
• Bis 16 Ampere belastbar.
• Manuell schaltbar.

Beachten Sie bitte für den Einbau im Sicherungskasten: Die Einstellmöglichkeiten machen vieles möglich, erfordern aber auch mehr Installationsaufwand und “Mitdenken” im Betrieb.

[ggpkg id=97258 width=’100%’ height=’500px’ start_preview=’true’]

So funktioniert der GIGAHERTZ Netzabkoppler ultima 8

Das Haushaltsstromnetz verursacht magnetische und elektrische Wechselfelder. Während die magnetischen Felder mit dem Ausschalten der Verbraucher „verschwinden“, bleiben die elektrischen Felder im gesamten Stromnetz bestehen. Hier setzt der Netzabkoppler an: Er wird im Sicherungskasten eingebaut und trennt den Stromkreis, für den er vorgesehen ist, automatisch vom Netz, sobald der letzte Verbraucher ausgeschaltet wurde. Sobald wieder ein Verbraucher eingeschaltet wird, erkennt der Netzabkoppler dies und schaltet automatisch und ohne Verzögerung wieder die Versorgungsspannung auf die Leitung. Im Alltag bemerkt man die Netzabkopplung nicht.

» Download der Bedienungsanleitung vom Netzfreischalter ultima 8 / ultima 8 Time (.pdf)

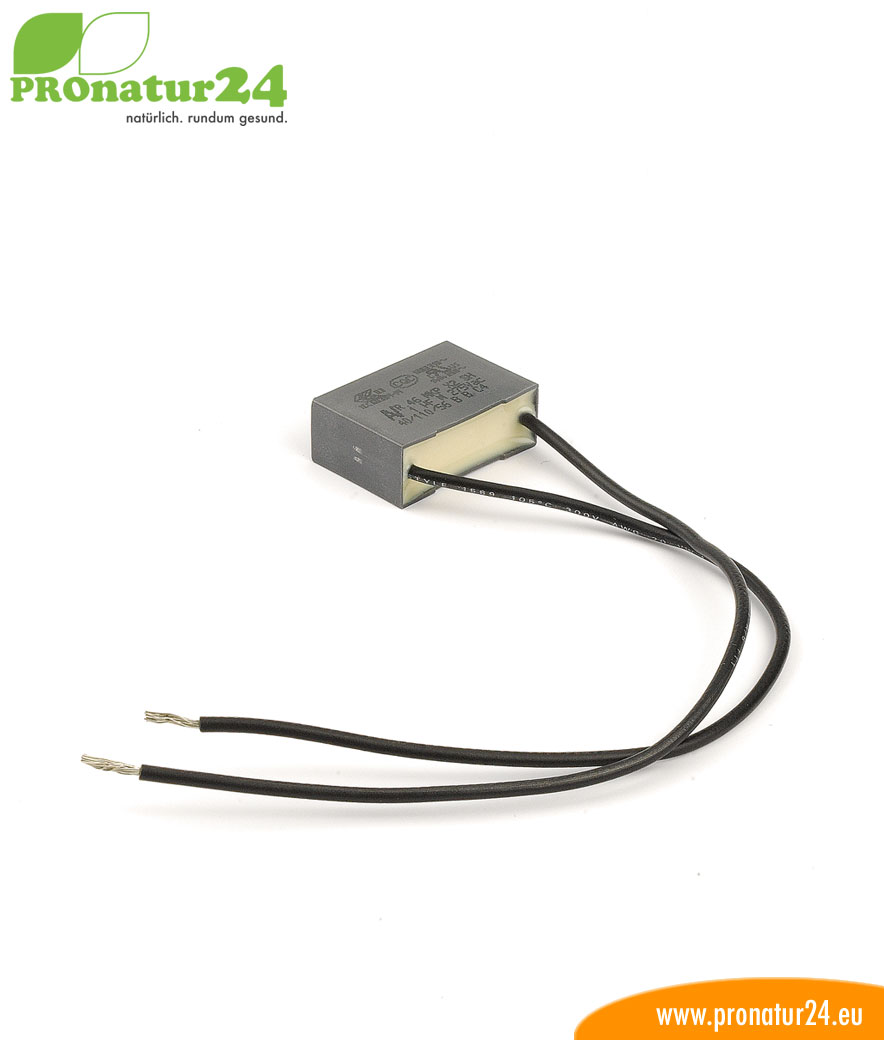

Netzfilter x21 für Dirty Electricity – die Besonderheit dieses Netzfreischalters

Durch die Mit-Installation vom beiliegenden Netzfilter x21 am Netzfreischalter wird die Belastung durch Dirty Electricity (schmutziger Strom) auf den Menschen deutlich reduziert.

• Der Netzfilter dämpft versorgungsnetzseitige Spannungsspitzen im Haushaltsstromnetz ( “dirty power”), verbessert die EMV-Eigenschaften von Netzabkopplern und erhöht nochmals deren Schaltstabilität.
• Es handelt sich um eine zusätzliche Maßnahme zur Verbesserung der Netzqualität im durch den Netzabkoppler geschützten Stromkreis, die unabhängig vom Fabrikat und Schaltzustand des Netzabkopplers wirksam ist.

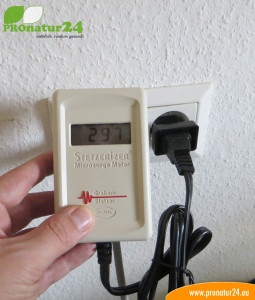

Für gewöhnlich werden dafür viele einzelne Stecker notwendig, einen pro Steckdose. Durch den Filtereinbau am Netzfreischalter wird gleich der gesamte angeschlossenen Stromkreis dahingehend gefiltert. Eine Reduktion unter 50 GS Einheiten ist entscheidend; werden unter 25 GS Einheiten erreicht, sind dies Bestwerte und Ideal.

Netzfreischalter, Energiesparlampen und LED – ein Problem der Grundlast!

Wundern Sie sich nicht, wenn die Energiesparlampe und LED-Beleuchtung nicht mehr einschaltet wenn ein Netzfreischalter installiert ist. Der Grund dafür ist die geringe Stromstärke die benötigt wird um die Energiesparlampe und LED „zu zünden“. Dieses Einschalten kann meist vom Netzfreischalter alleine nicht registriert werden und damit bleibt der Raum dunkel. Es ist also notwendig dem Netzabkoppler hierbei „unter die Arme zu greifen“ sprich zu helfen.

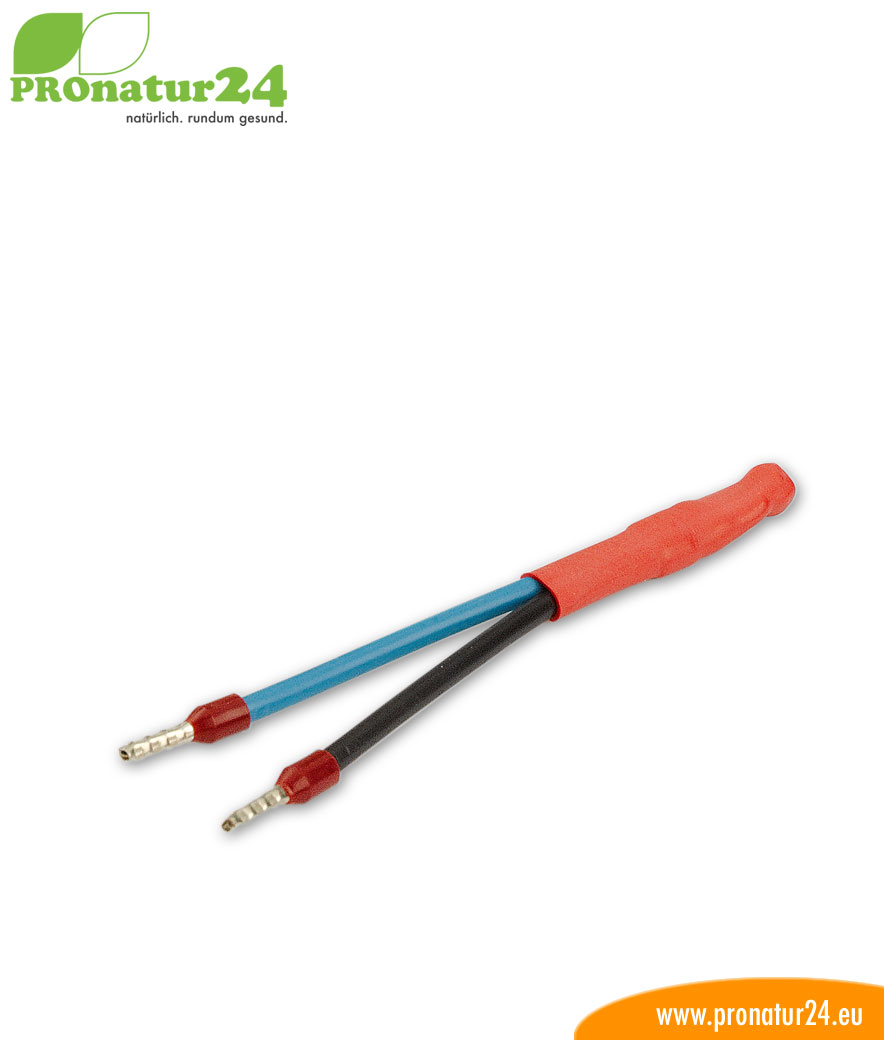

Daher liegt dem Netzfreischalter automatisch ein Grundlastelement zur Erhöhung des Basiswiderstandes bei. Dieser sorgt dafür das der Entzündungsprozess der Lampe genügend Stromstärke benötigt damit der Netzfreischalter dies registriert. Gleiches gilt für LED-Lampen bis zu 4 Watt Leistung. LED’s ab 4 Watt registriert der Netzfreischalter normalerweise auch ohne zusätzlichen Grundlastwiderstand. Dieser Grundlastwiderstand ist kompatibel mit allen handelsüblichen Netzfreischaltern.

Der Stromverbrauch steigt durch den Lastwiderstand nicht. Es besteht keine Temperaturproblematik da der Lastwiderstand nur für wenige Sekunden (beim Einschaltprozess) ca. handwarm wird.

Pro Ein-/Ausschalter wird ein Lastwiderstand benötigt, sofern der Lastwiderstand nicht direkt am Verbraucher eingebaut wird.

» Zusätzliche Grundlastwiderstände für weitere Schalter oder bereits installierte Netzfreischalter

LED-Kontrolllampe zur einfachen Prüfung der Netzfreischaltung

Die beiliegende LED-Kontrolllampe hilft Ihnen die tatsächliche Abschaltung bequem im Raum zu kontrollieren. Diese bleibt den gesamten Tag gut sichtbar eingesteckt. Erlischt die LED so hat der Netzabkoppler den Stromkreis abgeschalten. Bleibt diese trotz “Licht AUS” aktiv brennend, so verhindert ein Dauerverbraucher auf dem gleichen Stromkreis die Abschaltung.

» Zusätzliche LED-Kontrolllampen für bereits installierte Netzfreischalter

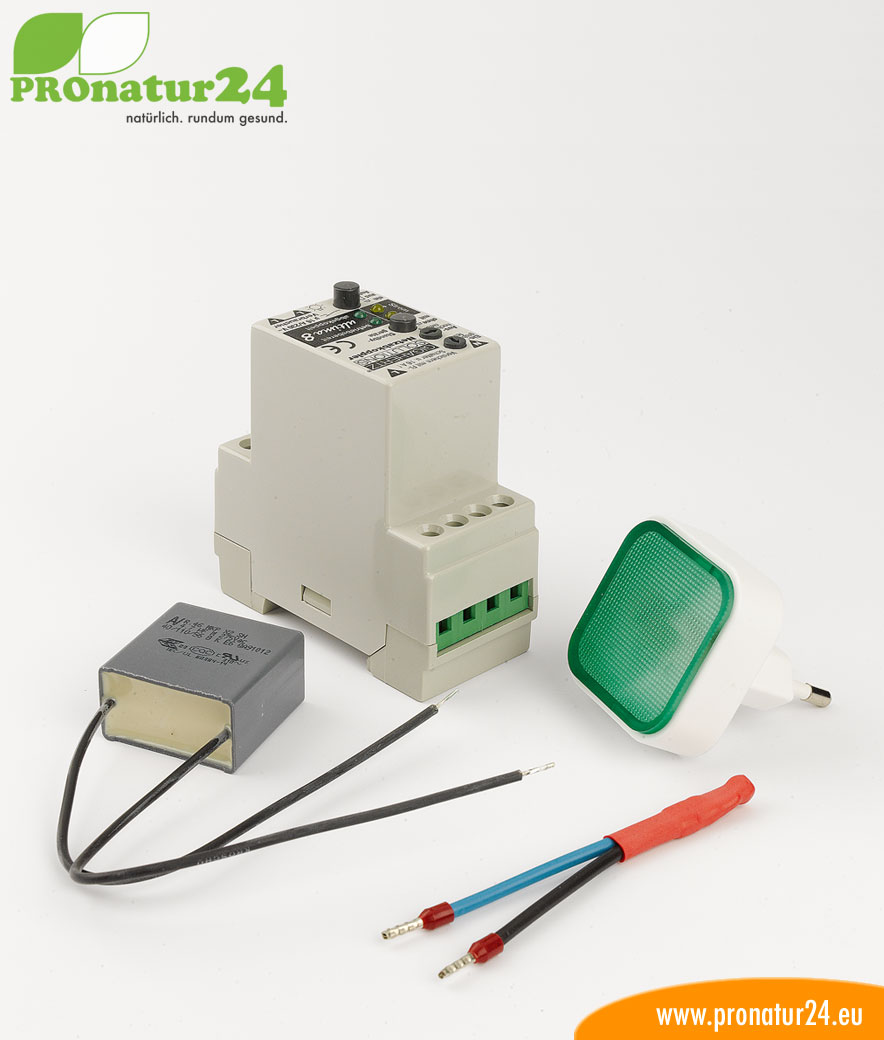

Funktionsumfang/Ausstattung vom ultima 8

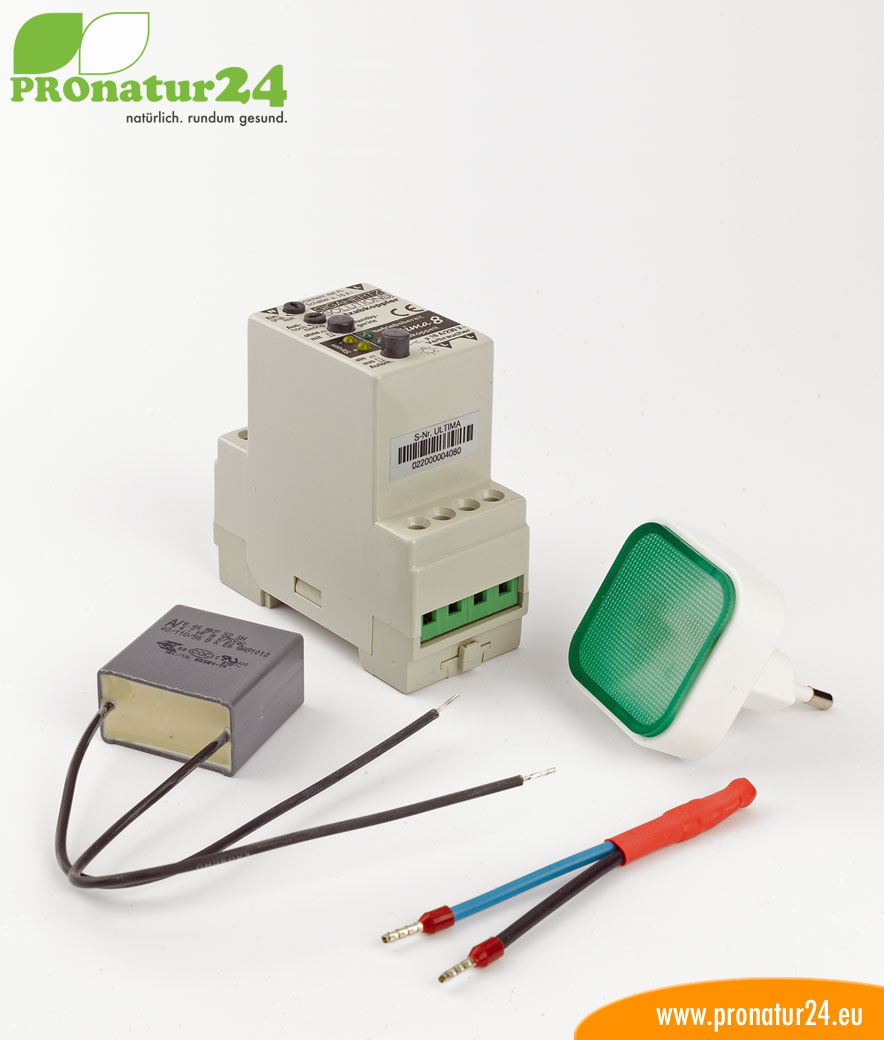

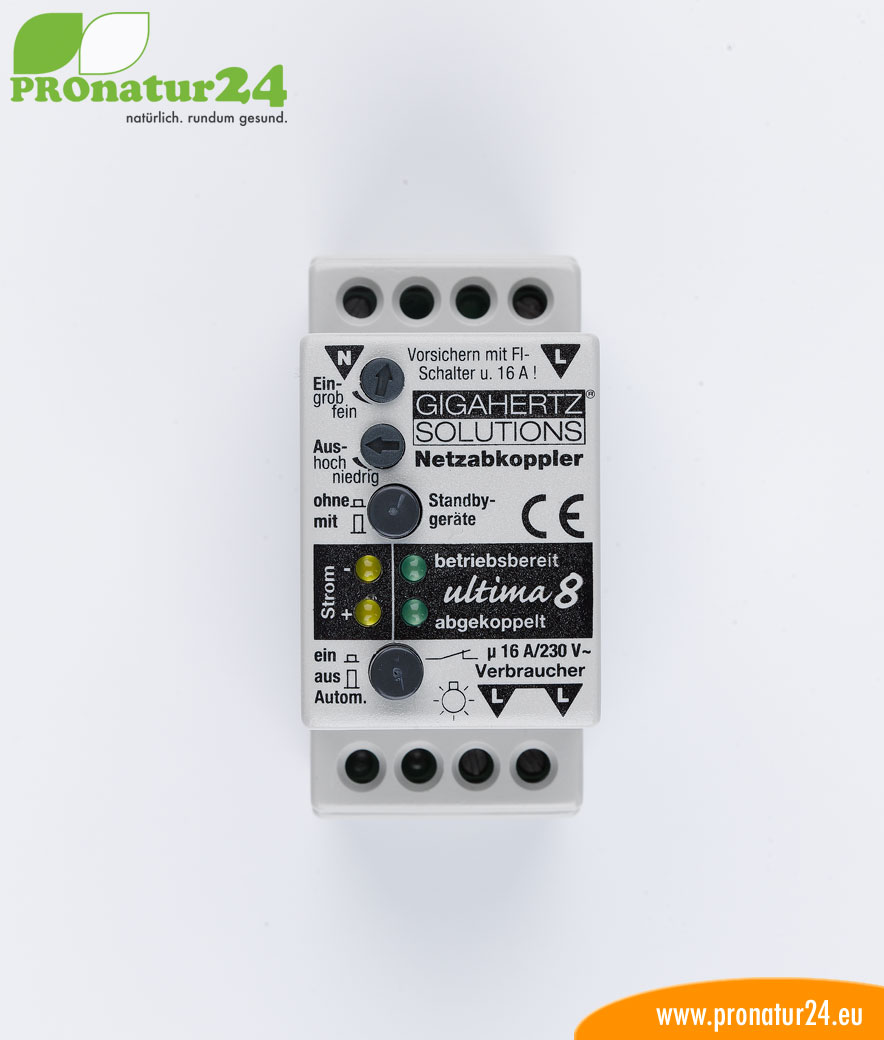

Bis zu 16 A belastbar, Einstellrädchen für Einschaltempfindlichkeit und Ausschaltschwelle, Druckschalter für höhere Ausschaltschwelle (100 VA), Leuchtdiodenanzeige “betriebsbereit”, “Am Netz”, “abgekoppelt”, Druckschalter für Handbetrieb, Systemkontrollleuchte für die Steckdose, Gebrauchsanleitung und Produktinformation.
